Utjämningskärl som används tillsammans med NoXygen® C6100 undertrycksavgasare i system som är känsliga för tryckvariationer

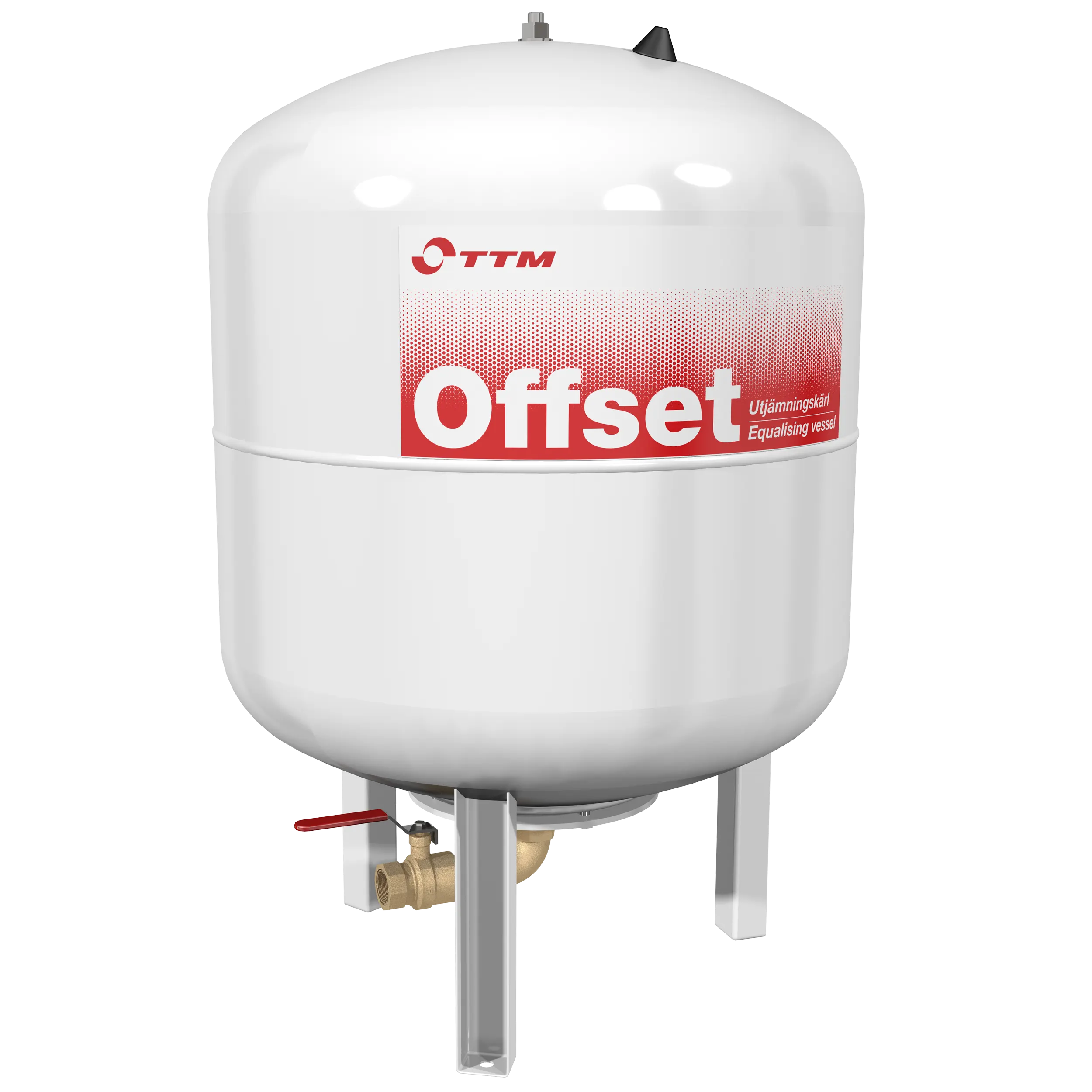

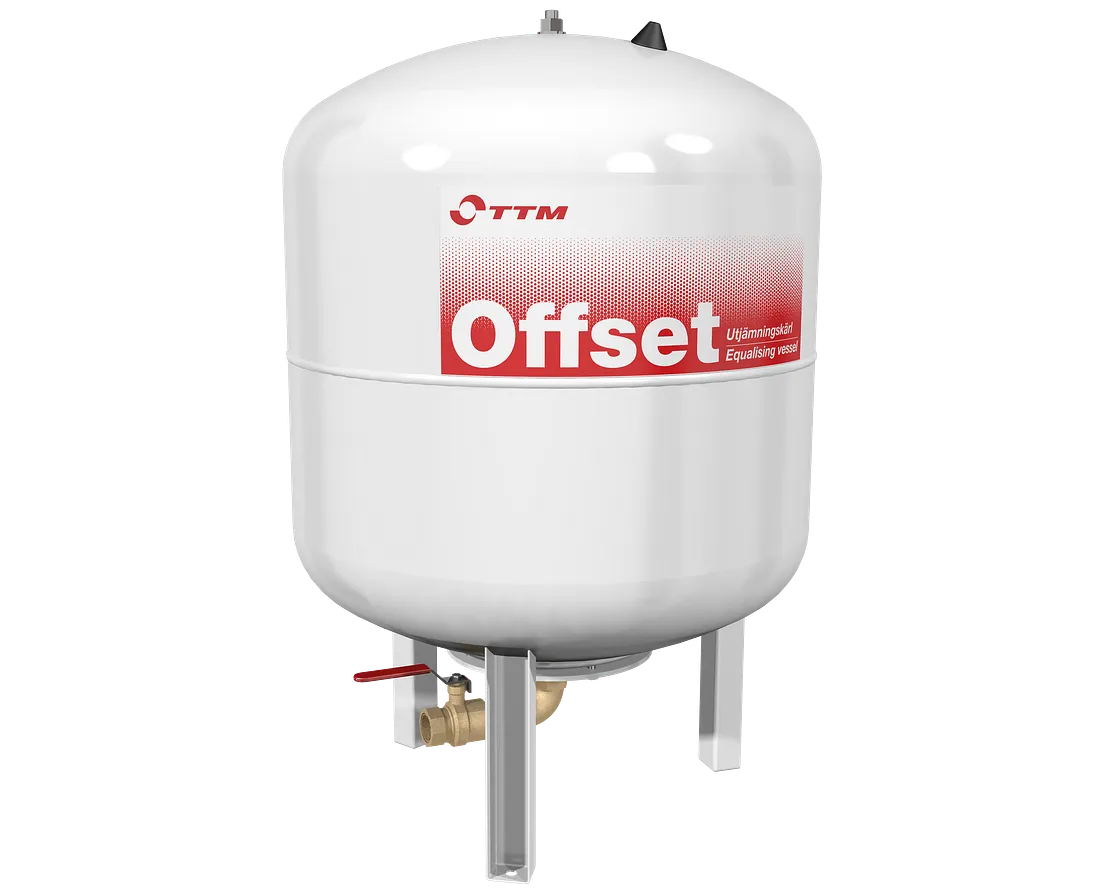

TTM Offset är ett utjämningskärl avsett för att användas tillsammans med TTM NoXygen® undertrycksavgasare i värme-, kyl- och återvinningssystem, som är känsliga för tryckvariationer t.ex. system med pumpexpansion.
TTM Offset motverkar att systemets pumpexpansion slår till och från och skapar oljud i fastigheten. Samtidigt förlänger TTM Offset livslängden i pumpexpansions-systemet, eftersom tryckvariationerna minimeras.
TTM Offset är ett utjämningskärl avsett för att användas tillsammans med TTM NoXygen C6100 undertrycksavgasare i värme-, kyl- och återvinningssystem, som är känsliga för tryckvariationer t.ex. system med pumpexpansion.
TTM Offset motverkar att systemets pumpexpansion slår till och från och skapar oljud i fastigheten. Samtidigt förlänger TTM Offset livslängden i pumpexpansionssystemet, eftersom tryckvariationerna minimeras.
Arbetsmiljöverkets föreskrift gällande konstruktion, tillverkning och bedömning av överensstämmelse för tryckbärande anordningar och aggregat heter
AFS 2023:5, även känd som PED (2014/68/EU).
Arbetsmiljöverket förskriver även vad som gäller kring installationsbesiktning samt återkommande kontroll av tryckkärl.
Ett expansionskärl blir besiktningspliktigt när resultatet av volymen (i liter) multiplicerat med säkerhetsventilens öppningstryck (i bar) överstiger 1000.
Utjämningskärl som används tillsammans med NoXygen® C6100 undertrycksavgasare i system som är känsliga för tryckvariationer.
Utjämningskärl som används tillsammans med NoXygen® C6100 undertrycksavgasare i system som är känsliga för tryckvariationer.
| Modell | Utjämningskärl 200L PN10 | Utjämningskärl 200L PN16 | |||
|---|---|---|---|---|---|
| Artikelnummer | 520399 | 519768 | |||
| RSK | 553 80 91 | 553 80 90 | |||
| maxArbetstryck | PN10 | PN16 | |||
| volym | 200 liter | ||||
| Diameter ø | 634 mm | ||||
| Höjd | 967 mm | ||||
| Förtryck | 3,2 bar | ||||
| Medietemperatur | -10 – +70 °C | ||||
| Anslutningsdimension | R25 (G1) Invändig | ||||
| Vikt | 59 kg | ||||
| Tillåtna vätskor | Vatten, Etanol mindre än 30 vol%, Glykol max 30% | ||||
| Material | Kärl: Plåt, Gummibälg: Butyl, Ben: Stål | ||||
Utjämningskärl som används tillsammans med NoXygen® C625, C650, M650 & F650 undertrycksavgasare i system som är känsliga för tryckvariationer.
Utjämningskärl som används tillsammans med NoXygen® C6100 undertrycksavgasare i system som är känsliga för tryckvariationer

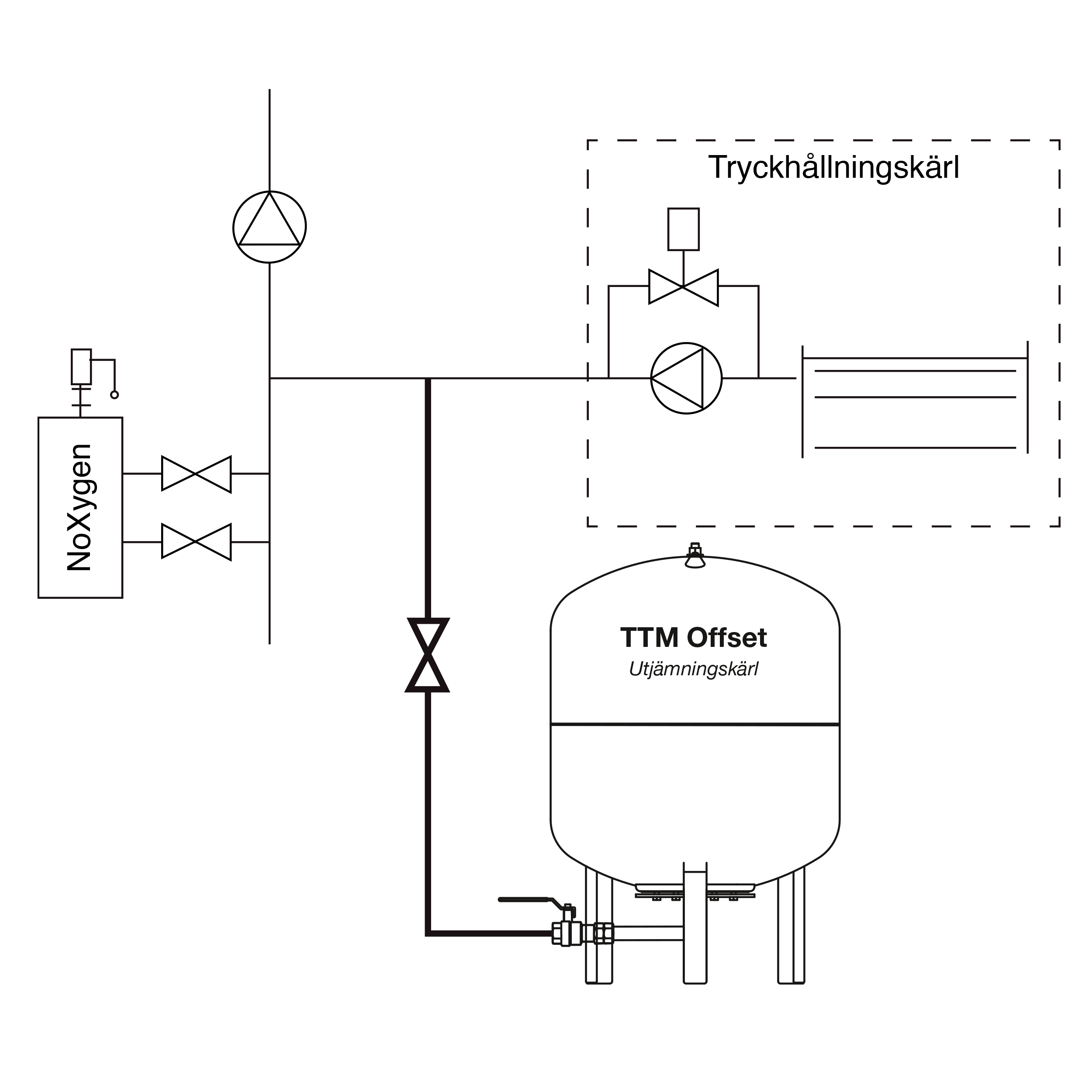

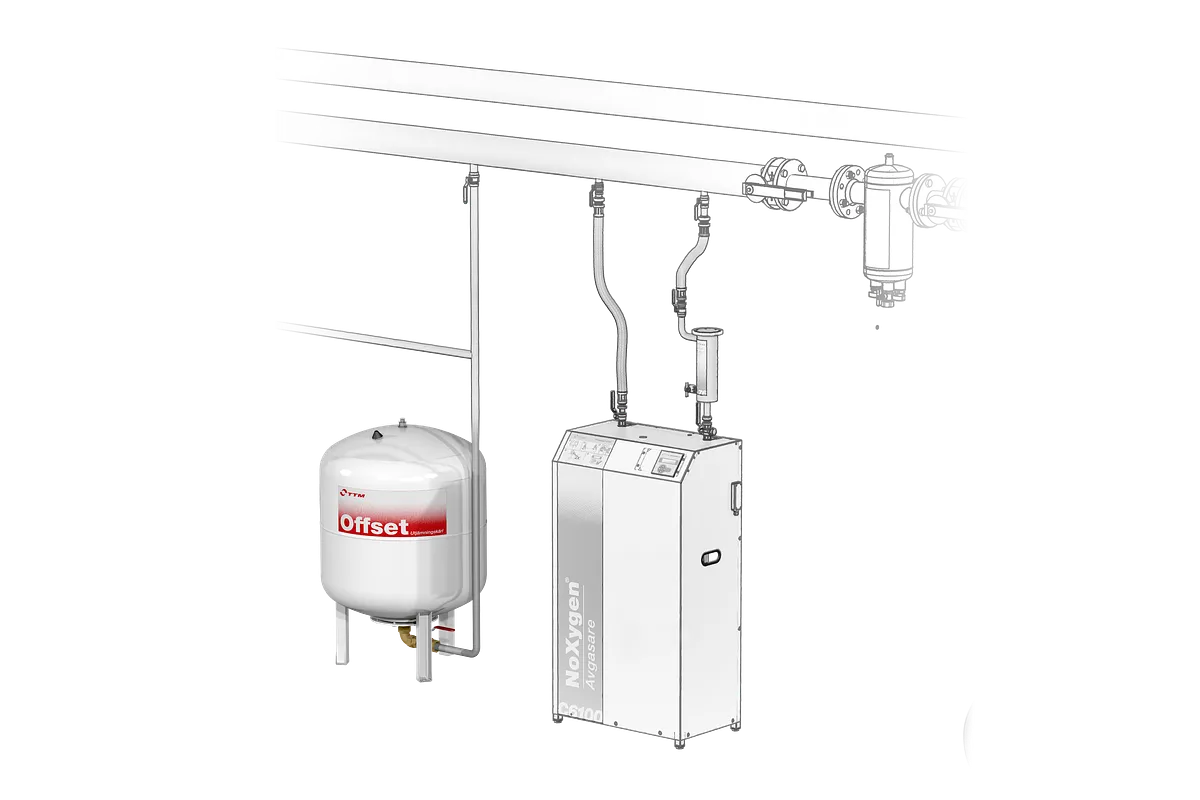

Vid installation i kombination med undertrycksavgasare TTM NoXygen® ansluts TTM OFFSET mot systemet med R25 (G1) invändig gänga, och monteras sedan direkt på returflödet i nära anslutning till tryckhållningskärlet.

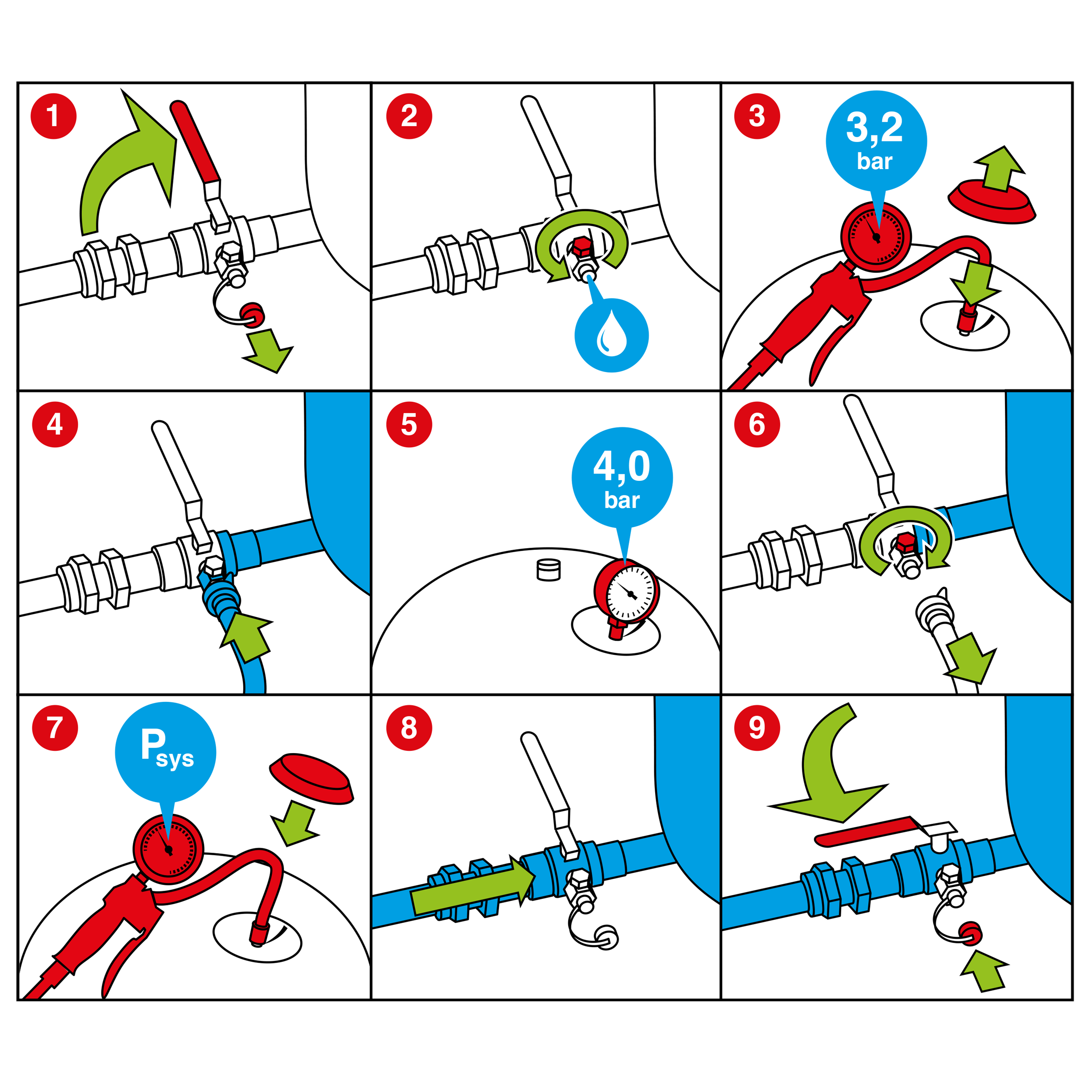

Stäng avstängningsventilen mot systemet och tag bort skyddslocket på avtappningsventilen.
Öppna avtappningsventilen och låt vattnet dränera ut.
Lossa skyddshuven och ta bort ventilhatten till luftnippeln. Kontrollera och justera förtrycket till 3,2 bar.
Fyll på vatten genom avtappningsventilen med en slang.
Kontrollera lufttrycket under vattenpåfyllningen. När manometern visar 4,0 bar har kärlet rätt mängd vatten.
Stäng avtappningsventilen och koppla loss vattenslangen.
Fyll på luft tills manometern visar det avsedda systemtrycket, Psys. Montera ventilhatten och skyddshuven på luftnippeln.
Kontrollera att systemet är trycksatt.
Montera skyddslocket på avtappningsventilen och öppna avstängningsventilen.
