Shuntopac® UX 20-200

Produktinformation

Shuntopac växlarshuntar för värme eller kyla används i anläggningar där olika medier, tryck och temperaturer i primär- och sekundärkretsar önskas hydrauliskt åtskilda.

Kundanpassade
Energieffektiva
Miljöbedömda

Mer information

TTM Energiprodukter har ett brett program av prefabricerade shuntgrupper för värme, kyla och värmeåtervinning samt kombinerande shuntgrupper som innehåller två eller flera av dessa funktioner. Genom att välja en Shuntopac shuntgrupp får du en korrekt dimensionerad och väl fungerande shuntfunktion i din anläggning. Sortimentet presenteras under respektive shunttyp.

Alla shuntgrupper som dimensioneras och beräknas förses med en produktkod som beskriver utförandet och tekniska specifikationer. Betydelsen av koden hittar du under kodmallar.

Alla våra shuntgrupper är miljöbedömda.

Shuntopac växlarshuntar finns med anslutningsdimensioner från DN 20 till och med DN 200 och levereras med varje krets och växlare dimensionerad för aktuellt flöde.

Används i värme- och kylanläggningar där olika medier, tryck och temperaturer i primär- och sekundärkretsar ska hållas hydrauliskt åtskilda.

Shuntgruppen kan utrustas med ett flertal komponenter av valfritt fabrikat och i ett flertal shuntkopplingar.

Växlaren är servicevänligt monterad framtill på shuntgruppen, som i övrigt är utförd enligt beskrivning för respektive shuntgrupp.

Växlarshunt UX 20-200 är en delvis fullbordad maskin med försäkran för inbyggnad enligt bilaga 2B, maskindirektivet 2006/42/EG.

Shuntgruppen är miljöbedömd.

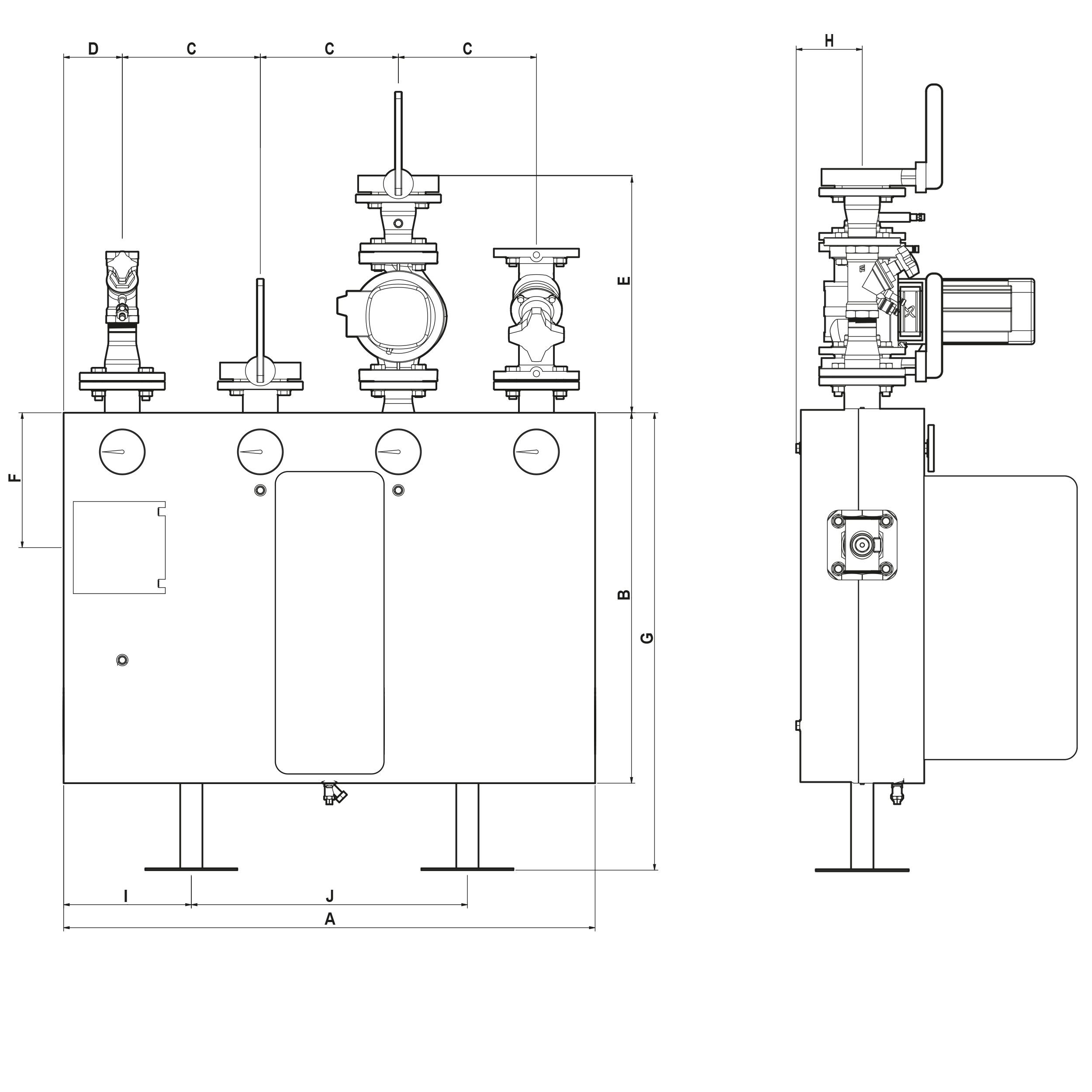

Golvstativen finns i tre varianter; L, LX och TX.

Golvstativ L, art. nr: 518884
Golvstativ LX, art. nr: 506201
Golvstativ TX, art. nr: 506218

För montageanvisningar, klicka här.

Shuntopac® Växlarshunt
TTM Shuntopac® UX 20-200

Shuntopac® UX 20-200

Shuntopac växlarshuntar för värme eller kyla används i anläggningar där olika medier, tryck och temperaturer i primär- och sekundärkretsar önskas hydrauliskt åtskilda.

Bra att veta

Frågor & Svar

Vi hjälper dig så att du får svar på de frågor du funderar över. Tveka heller inte att kontakta oss om du inte hittar svaret på din fråga!

Varför kan jag inte ha 60-40° på primärsidan när det är 55-30° på sekundärsidan?
När styrventilen är helt öppen så är det alltid sekundärsidans returtemperatur som bestämmer vad det blir för returtemperatur på primärsidan.

Du kan läsa mer om detta på vår hemsida under menyn TTM Förklarar. Där hittar du fördjupande information och användbara tips.
Vilket ställdon ska man använda till TTM:s shuntgrupper?
Det är fabrikat och typ på styrventilen som bestämmer typ av ställdon.

Dimensionering och beräkning av varje shuntgrupp görs i TTM´s program Shuntselect. Där väljs bland annat pump och styrventil.
Vart hittar jag information om äldre TTM-produkter som inte längre finns i sortimentet?
All information om TTM:s äldre produkter finns på vår hemsida.

Gå in på menyn produkter så hittar du en produktsida för "Äldre Produkter".
