En kompakt fjärrvärmecentral, konstruerad för effektiv värme- och varmvattenproduktion i flerbostadshus.
Från den kompakta DistrX® H200 för mindre fastigheter till den skalbara H600 för mer komplexa system erbjuder serien rätt kapacitet, hög verkningsgrad och minimalt energiläckage tack vare 100% täta och linjärt reglerande styrventiler.
Centralerna är designade med högkvalitativa komponenter för att minimera energiförluster och är helt F:101-anpassade. De inkluderar ventiler på fjärrvärmesidan, kriskoppling, filter med avtappning och 4-punktsmätning (pump, filter, sekundär sida och tryckfall i VVX).
Fjärrvärmecentralerna kan levereras med styrsystem - DC (DistrX® Control), eller utan styrsystem.
DistrX® Control är ett banbrytande, modulärt styrsystem/DUC inklusive uppkoppling via OPC UA, redo för integration med Webport. Systemet erbjuder obegränsade I/O-möjligheter med analoga ingångar och utgångar, till exempel för belysning, larm från pumpgrop etc.

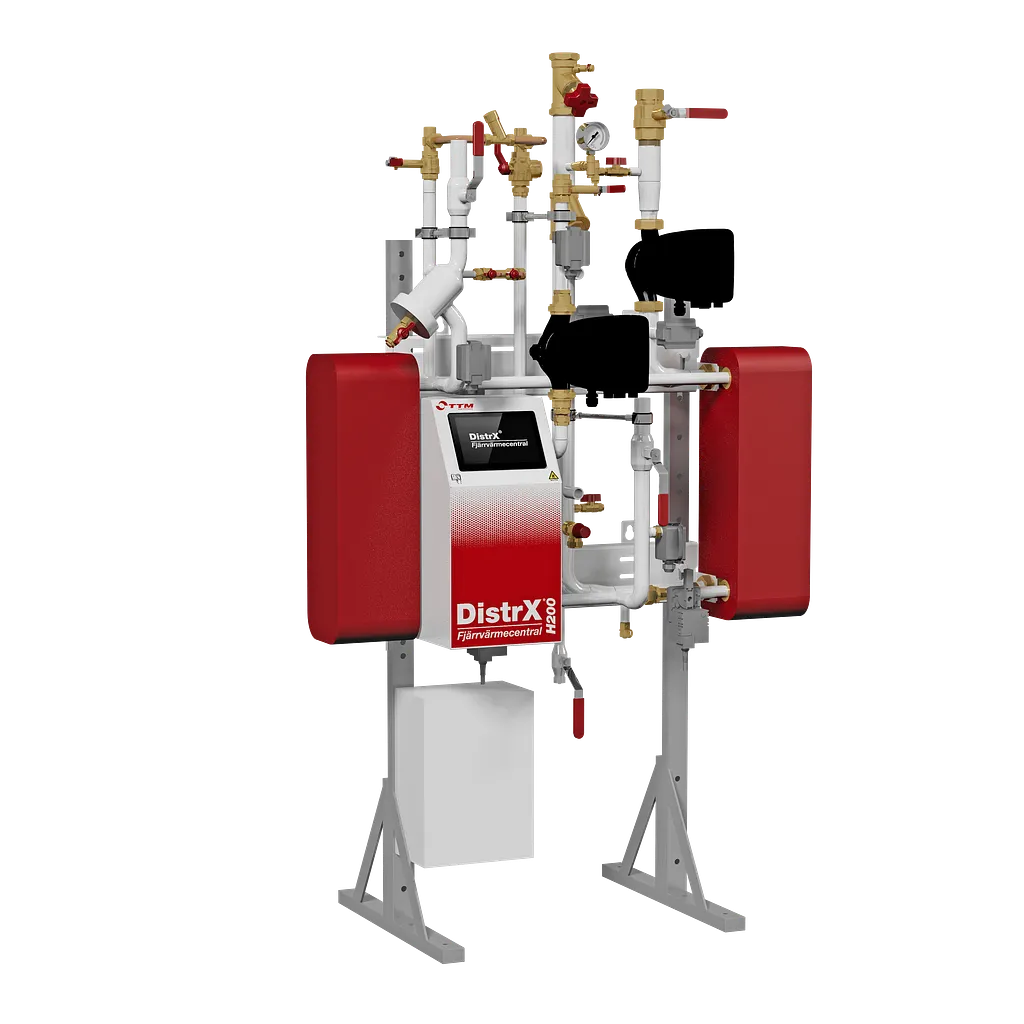

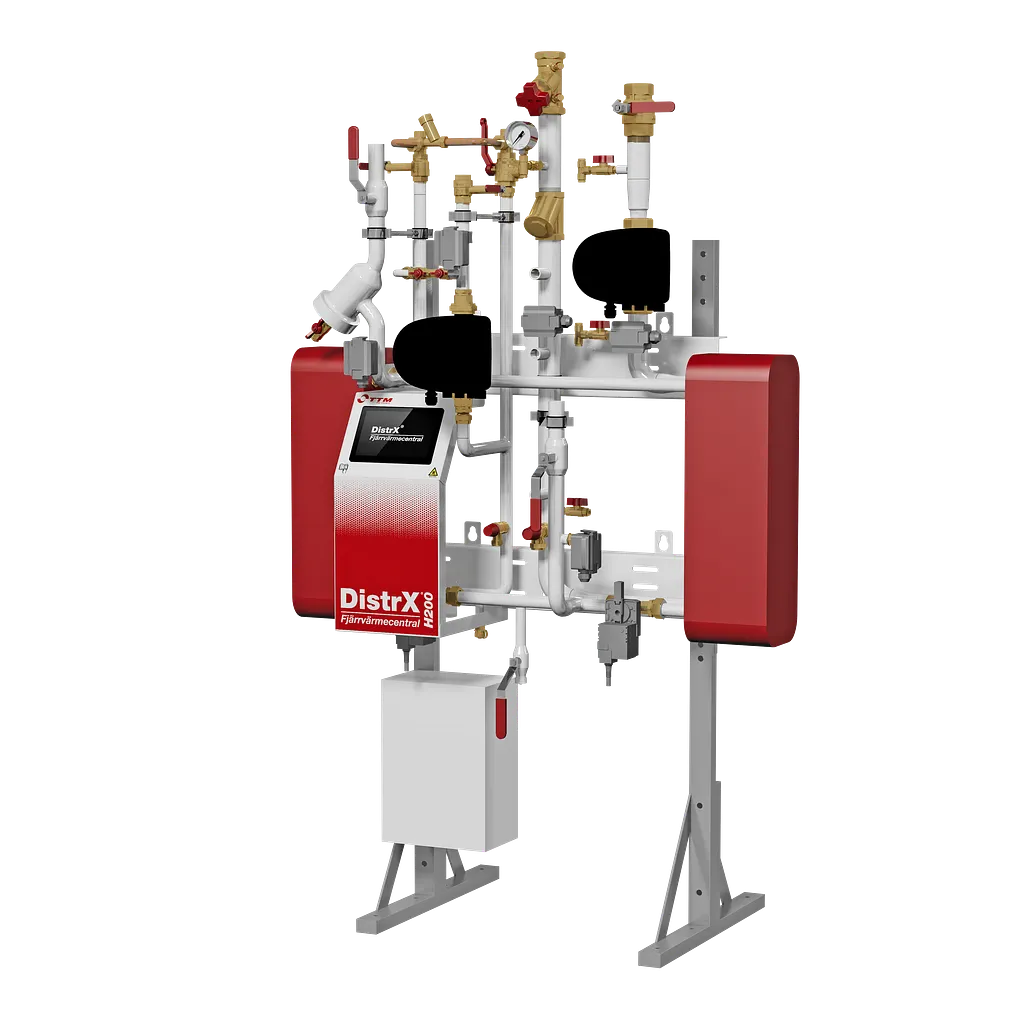

TTM DistrX® H200 är en kompakt fjärrvärmecentral, konstruerad för effektiv värme- och varmvattenproduktion i flerbostadshus.
Centralen är helt F:101-anpassad, kompakt och utformad för stabil drift, hög verkningsgrad och låg energiförlust genom optimerad värmeväxling och väl avvägd systemdesign.
TTM DistrX® H200 är anpassad för installationer där installationsutrymmet är begränsat.
Centralerna kan levereras med eller utan styrsystemet DistrX® Control. DistrX® Control är ett skalbart styrsystem/DUC med OPC UA-uppkoppling för enkel integration med Webport och framtidssäker drift.
Uppfyller kraven i F:101-tekniska bestämmelser
Snabb projektering med kompletta CAD/BIM-modeller
Skalbart styrsystem/DUC med OPC UA uppkoppling
Optimerad konstruktion för lång livslängd och låg driftkostnad
Svensk design och tillverkning
Parallellkoppling
2 kretsar
TTM DistrX® H200 DC (DistrX® Control) är en komplett CE-märkt fjärrvärmecentral med styr- och reglerutrustning.
TTM DistrX® H200 är en fjärrvärmecentral utan styr- och reglerutrustning. Centralen är en delvis fullbordad maskin med försäkran för inbyggnad enligt bilaga 2B, maskindirektivet 2006/42/EG.
Normlägenheter | Värmeeffekt | Varmvattenkapacitet |
|---|---|---|
10-14 st | 50 kW | 0,33 l/s |
15-21 st | 75 kW | 0,40 l/s |
22-29 st | 100 kW | 0,48 l/s |
30-42 st | 150 kW | 0,55 l/s |
42-58 st | 200 kW | 0,63 l/s |

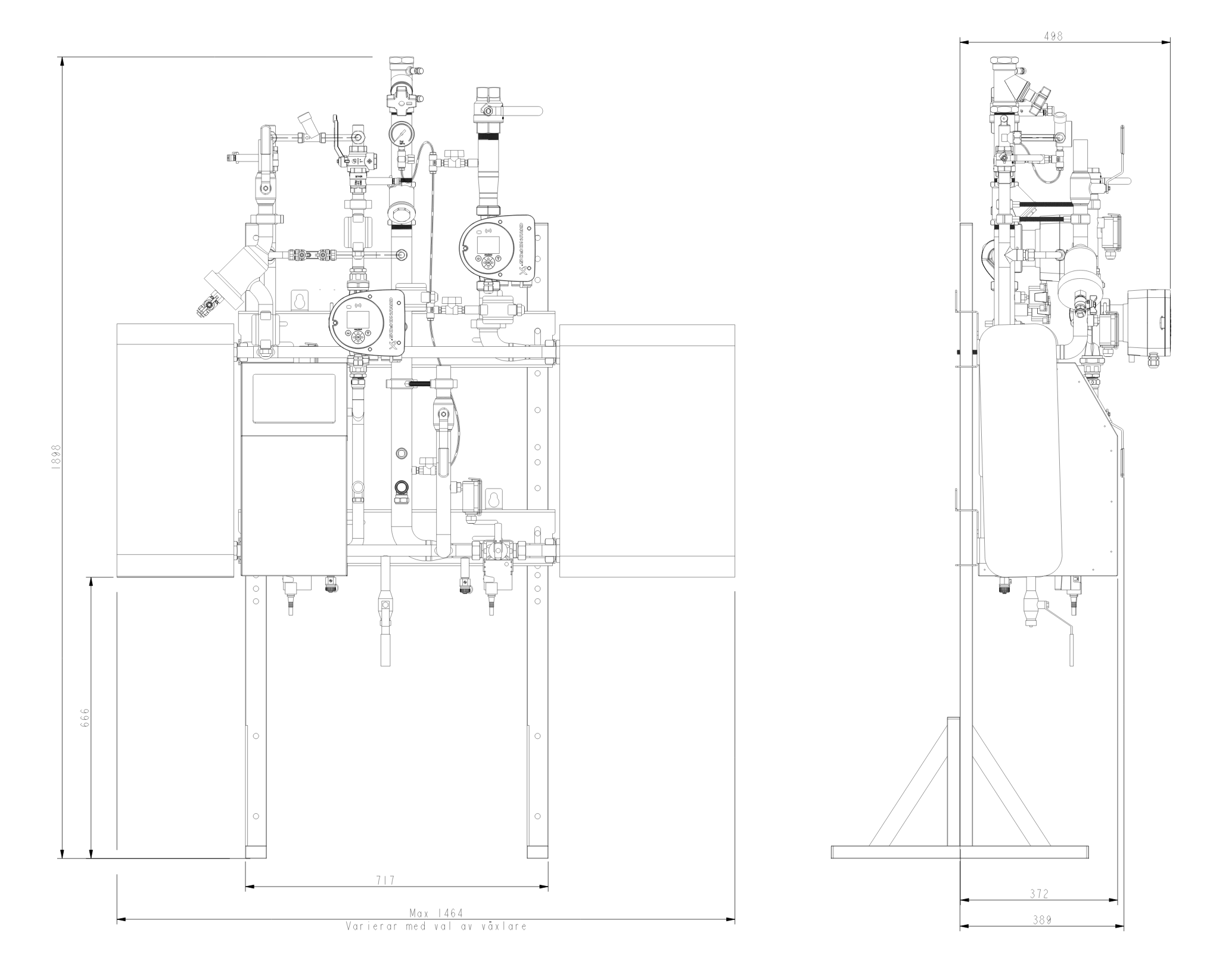

Måttangivelser avser normalutförande i mm. Vissa avvikelser kan förekomma vid annan utrustning, samt beroende på växlarens storlek.

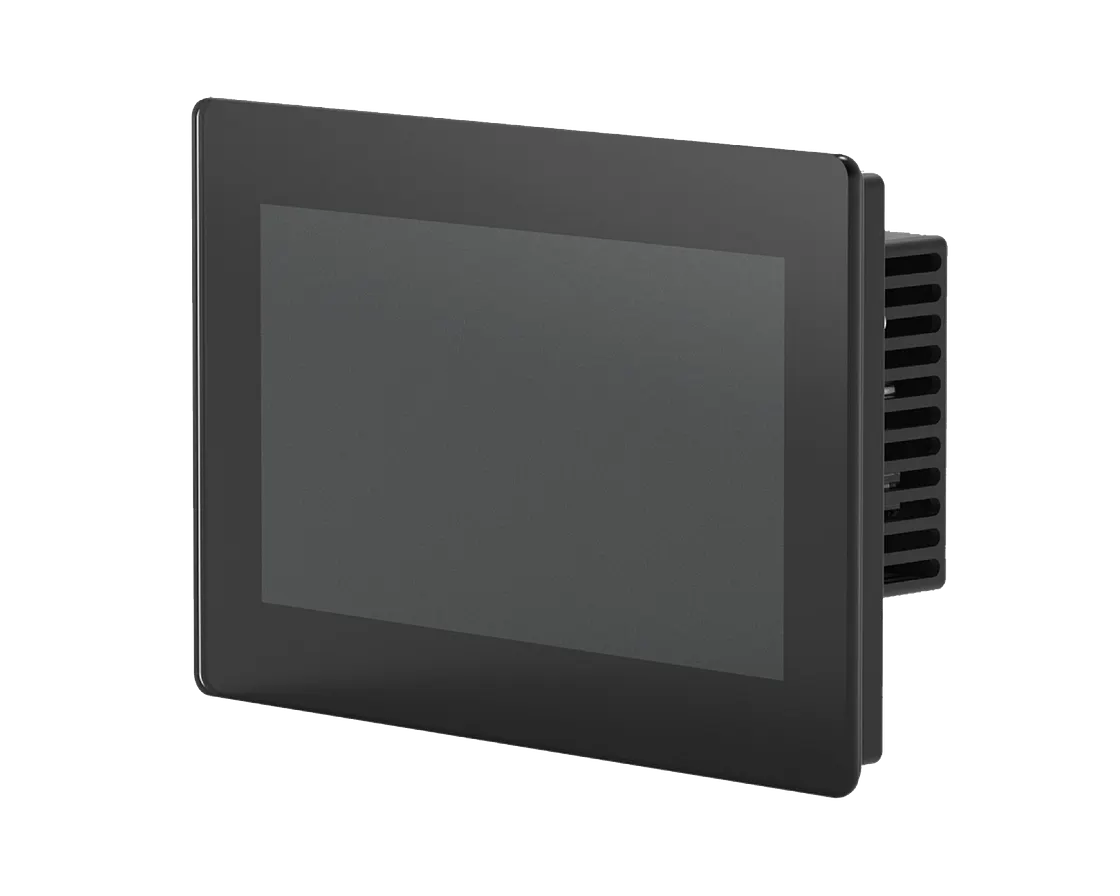

Pekskärmen är en fläktlös HMI‑touchpanel för DistrX® H200 DC med styrsystem. Den ger en ljusstark och lättläst visning av driftinformationen, och den snabba och precisa touchfunktionen gör det enkelt att styra driftdata och larm direkt på plats.
En kompakt fjärrvärmecentral, konstruerad för effektiv värme- och varmvattenproduktion i flerbostadshus.
En fjärrvärmecentral för värme- och varmvattenproduktion i större fastigheter och system med höga effekt-och flödeskrav.
Parallellkoppling
I en parallellkopplad fjärrvärmecentral är värmeväxlarna inkopplade mellan fjärrvärmens fram- och returledning, där en växlare försörjer värmesystemet och den andra producerar tappvarmvatten.
Värmesystemets sekundärkrets drivs av pump och regleras med styrventil för korrekt framledningstemperatur. Tappvarmvattenväxlaren värmer kallvatten och kan kompletteras med VVC‑krets för omedelbar tillgång vid tappställen. Separata växlare ger stabil VS‑temperatur även vid hög varmvattenbelastning.

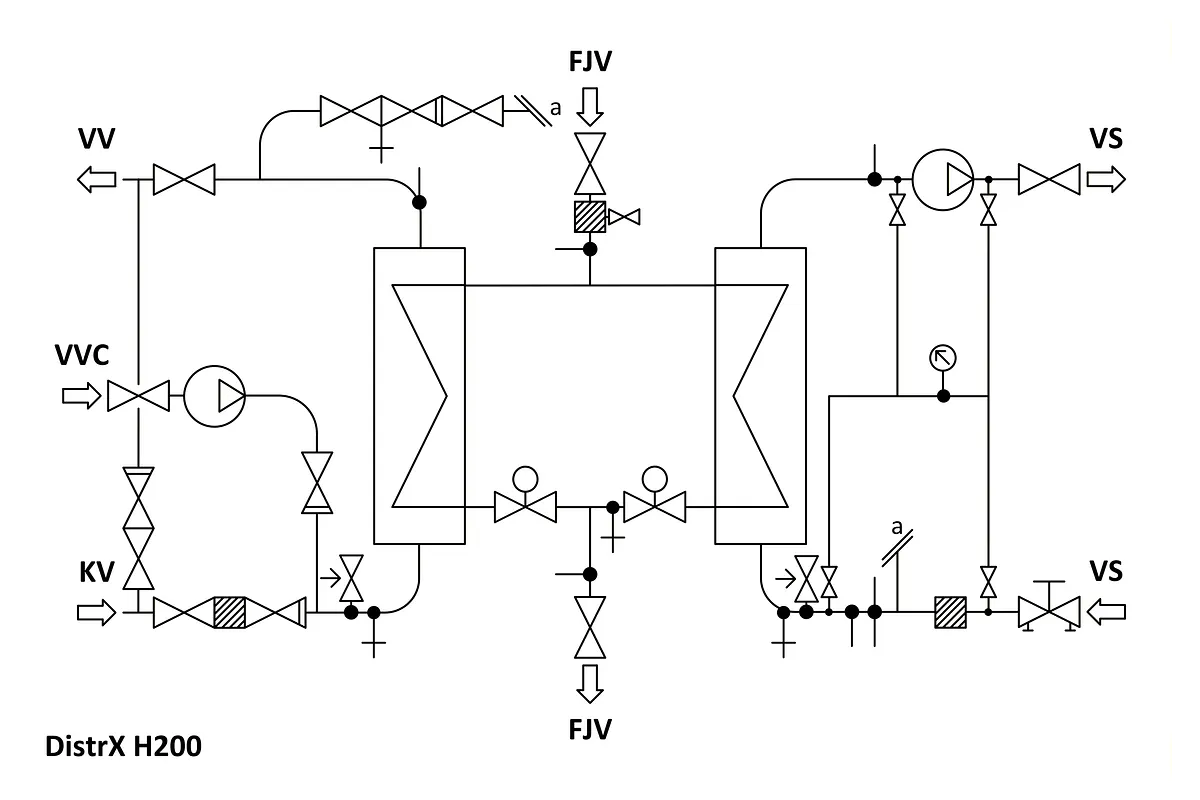

Flödesschemat visar exempel på huvudflöden, ventiler och pumpar; komponentplacering kan variera mellan installationer.
