En fjärrvärmecentral för värme- och varmvattenproduktion i större fastigheter och system med höga effekt-och flödeskrav.
Från den kompakta DistrX® H200 för mindre fastigheter till den skalbara H600 för mer komplexa system erbjuder serien rätt kapacitet, hög verkningsgrad och minimalt energiläckage tack vare 100% täta och linjärt reglerande styrventiler.
Centralerna är designade med högkvalitativa komponenter för att minimera energiförluster och är helt F:101-anpassade. De inkluderar ventiler på fjärrvärmesidan, kriskoppling, filter med avtappning och 4-punktsmätning (pump, filter, sekundär sida och tryckfall i VVX).
Fjärrvärmecentralerna kan levereras med styrsystem - DC (DistrX® Control), eller utan styrsystem.
DistrX® Control är ett banbrytande, modulärt styrsystem/DUC inklusive uppkoppling via OPC UA, redo för integration med Webport. Systemet erbjuder obegränsade I/O-möjligheter med analoga ingångar och utgångar, till exempel för belysning, larm från pumpgrop etc.

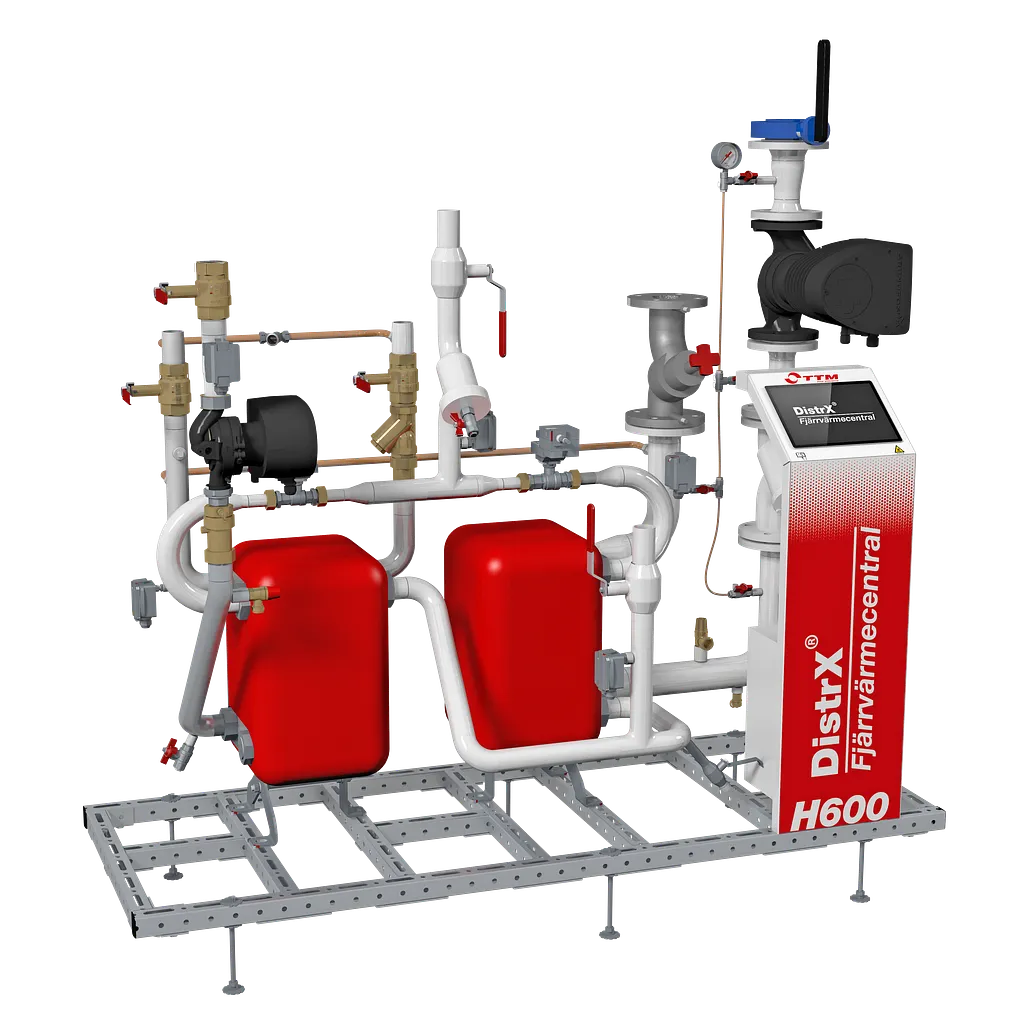

TTM DistrX® H600 är en fjärrvärmecentral för värme- och varmvattenproduktion i större fastigheter och system med höga effekt-och flödeskrav.
Centralen är helt F:101-anpassad och hanterar varierande belastning med bibehållen verkningsgrad och stabil drift. Den är idealisk för installationer där kapacitet, flexibilitet och systemanpassning är avgörande. Dessutom är bredden endast 68 cm vilket förenklar passage genom dörrar.
TTM DistrX® H600 ger effektiv värmeöverföring och exakt reglering även i komplexa anläggningar med flera driftfall.
Centralerna kan levereras med eller utan styrsystemet DistrX® Control. DistrX® Control är ett skalbart styrsystem/DUC med OPC UA-uppkoppling för enkel integration med Webport och framtidssäker drift.
Uppfyller kraven i F:101-tekniska bestämmelser
Snabb projektering med kompletta CAD/BIM-modeller
VS-pumpen kan fås i tillopp eller retur
Skalbart styrsystem/DUC med OPC UA uppkoppling
Optimerad konstruktion för lång livslängd och låg driftkostnad
Svensk design och tillverkning
Parallell, för stabil drift vid varierande belastning
Tvåsteg, för applikationer med stora flöden och krav på snabb respons
3 kretsar, för fastigheter med separata värmezoner
Special, för anläggningar med specifika systemkrav
TTM DistrX® H600 DC (DistrX Control) är en komplett CE-märkt fjärrvärmecentral med styr- och reglerutrustning.
TTM DistrX® H600 är en fjärrvärmecentral utan styr- och reglerutrustning. Centralen är en delvis fullbordad maskin med försäkran för inbyggnad enligt bilaga 2B, maskindirektivet 2006/42/EG.
Normallägenheter | Värmeeffekt | Varmvattenkapacitet |
|---|---|---|
50-180 | 100-600 kW | upp till 1,60 l/s |

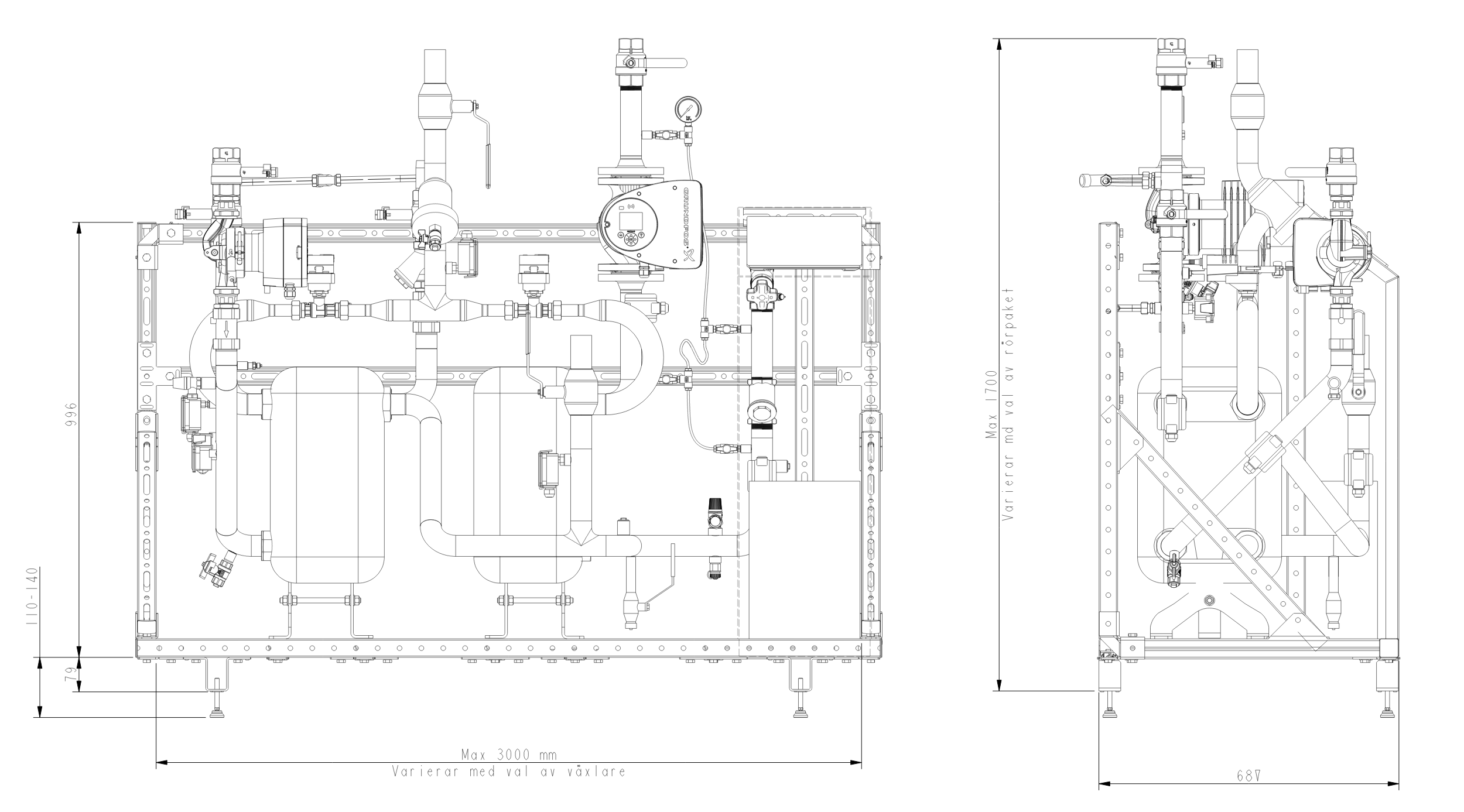

Måttangivelser avser normalutförande i mm. Vissa avvikelser kan förekomma vid annan utrustning, samt beroende på växlarens och rörpakets storlek.
Pekskärmen är en fläktlös HMI‑touchpanel för DistrX® H600 DC med styrsystem. Den ger en ljusstark och lättläst visning av driftinformationen, och den snabba och precisa touchfunktionen gör det enkelt att styra driftdata och larm direkt på plats.
En kompakt fjärrvärmecentral, konstruerad för effektiv värme- och varmvattenproduktion i flerbostadshus.
En fjärrvärmecentral för värme- och varmvattenproduktion i större fastigheter och system med höga effekt-och flödeskrav.
Parallellkoppling

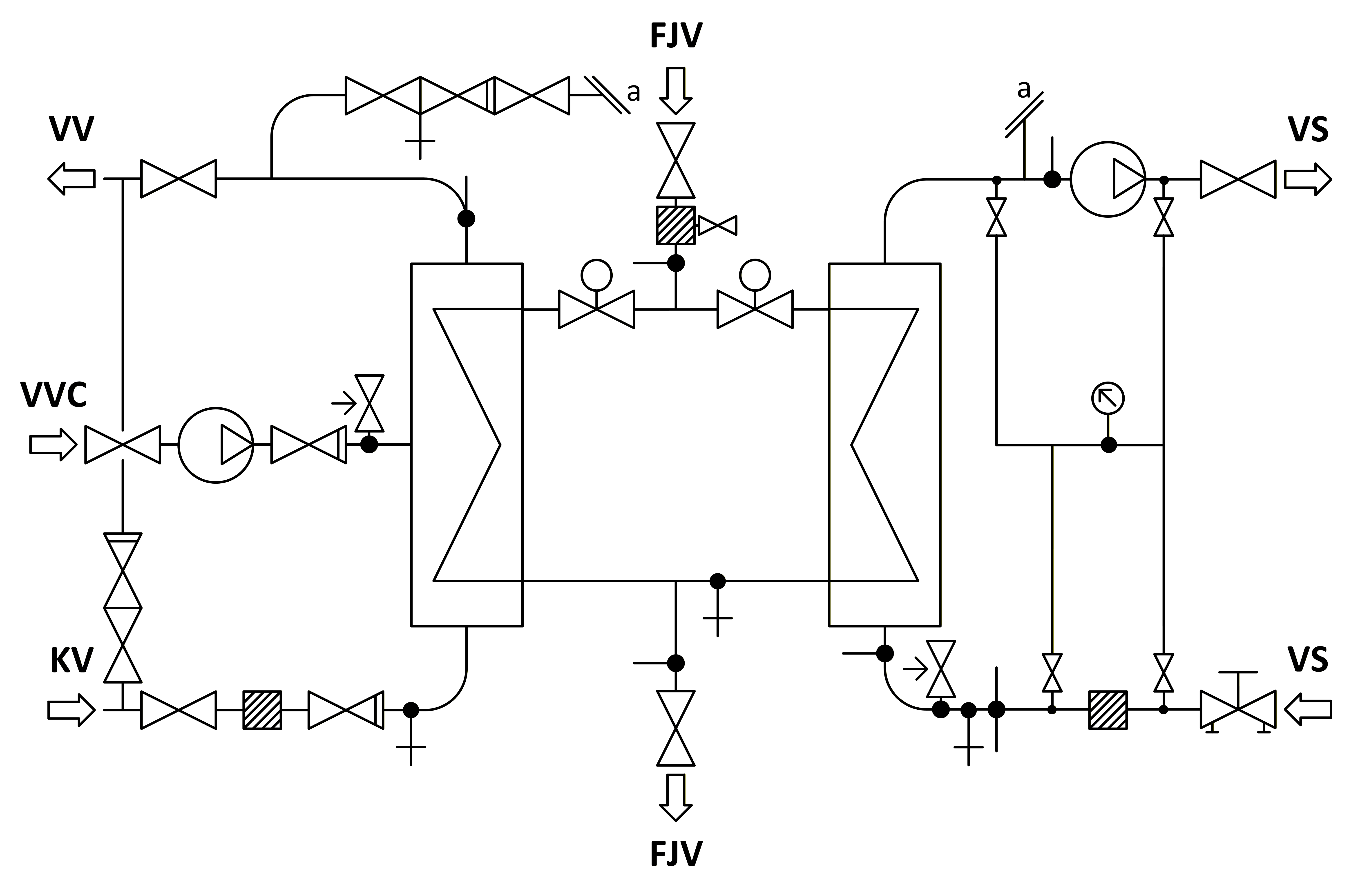

I en parallellkopplad fjärrvärmecentral är värmeväxlarna inkopplade mellan fjärrvärmens fram- och returledning, där en växlare försörjer värmesystemet och den andra producerar tappvarmvatten.
Värmesystemets sekundärkrets drivs av pump och regleras med styrventil för korrekt framledningstemperatur. Tappvarmvattenväxlaren värmer kallvatten och kan kompletteras med VVC‑krets för omedelbar tillgång vid tappställen. Separata växlare ger stabil VS‑temperatur även vid hög varmvattenbelastning.
Flödesschemat visar exempel på huvudflöden, ventiler och pumpar; komponentplacering kan variera mellan installationer.
Tvåstegskoppling

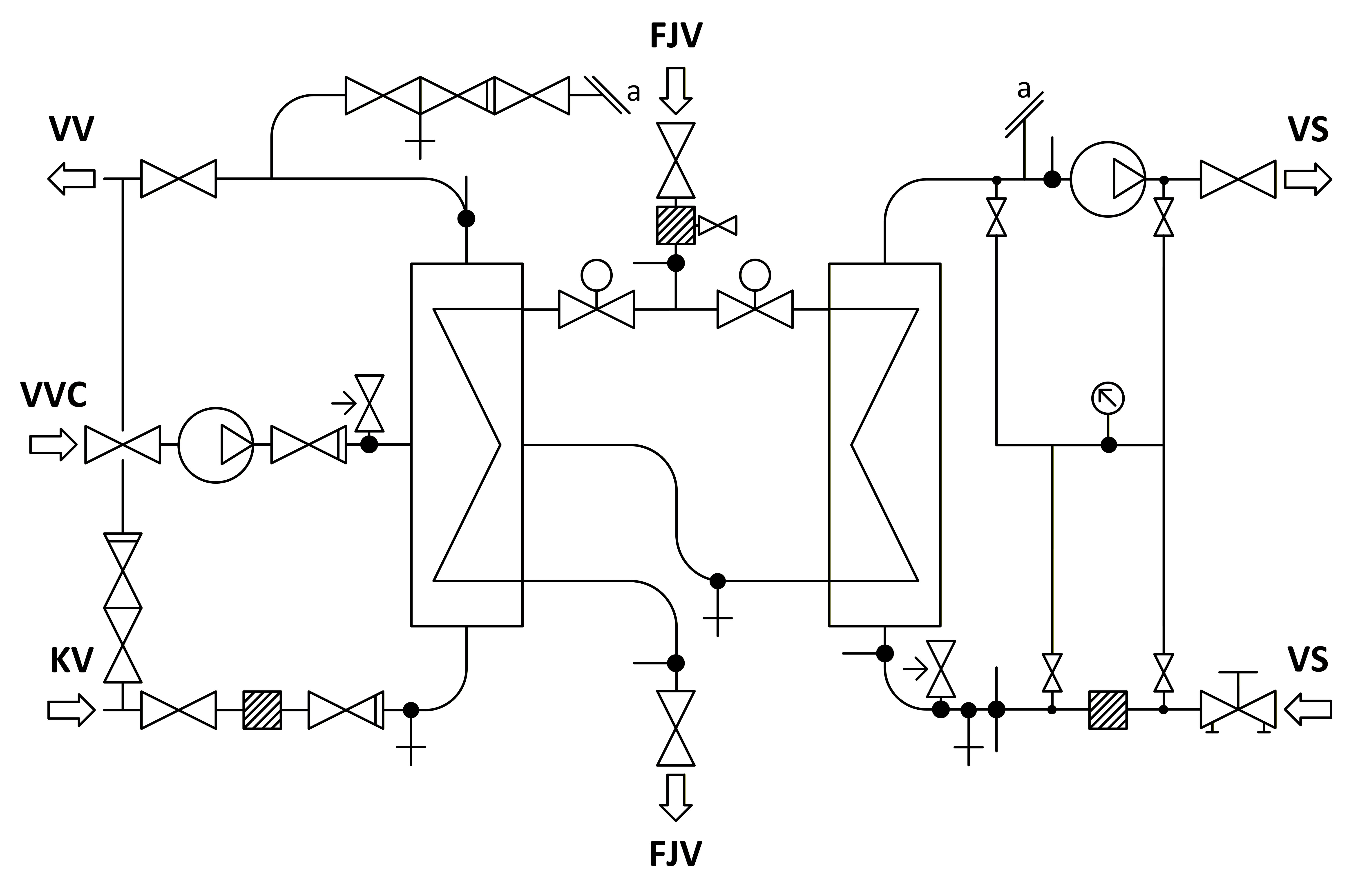

Tvåstegskoppling innebär att tappvarmvatten produceras i två steg: kallvatten förvärms via en växlare på returledningen och slutvärms via en växlare på framledningen. Principen utnyttjar temperaturnivåerna effektivt och minskar primärflödet vid hög belastning. Värmesystemet har en separat växlare som regleras med styrventil och pump för korrekt framledningstemperatur.
Förvärmningssteget stabiliserar VV‑temperaturen och avlastar slutvärmningsväxlaren för energieffektiv drift. VVC‑krets kan anslutas för omedelbar tillgång vid tappställen.
Flödesschemat visar exempel på huvudflöden, ventiler och pumpar; komponentplacering kan variera mellan installationer.
