Helautomatisk undertrycksavgasare för kyl- och fryssystem upp till 50m3 och ett systemtryck upp till 5 bar med medietemperatur ner till -10°C.
TTM NoXygen® Avgasare är ett program som omfattar fem helautomatiska undertrycksavgasare för värme och kylsystem C625, C650, M650, F650 och C6100.
Energiförluster, rostangrepp och ljudproblem förorsakas framförallt av för hög gashalt i systemvätskan. TTM NoXygen® undertrycksavgasare avlägsnar både fria och bundna gaser med ett högt vakuum. Det kraftiga vakuumet får vatten att koka vilket gör att luften lämnar systemvätskan.
TTM:s koncept inom vätskebehandling kallas Noxa vattnet!
Alla modeller inom TTM NoXygen® finns att få med styrning, reglering och övervakning via Modbus RTU.
TTM NoXygen® är miljöbedömd och kan installeras i både befintliga och nya system.

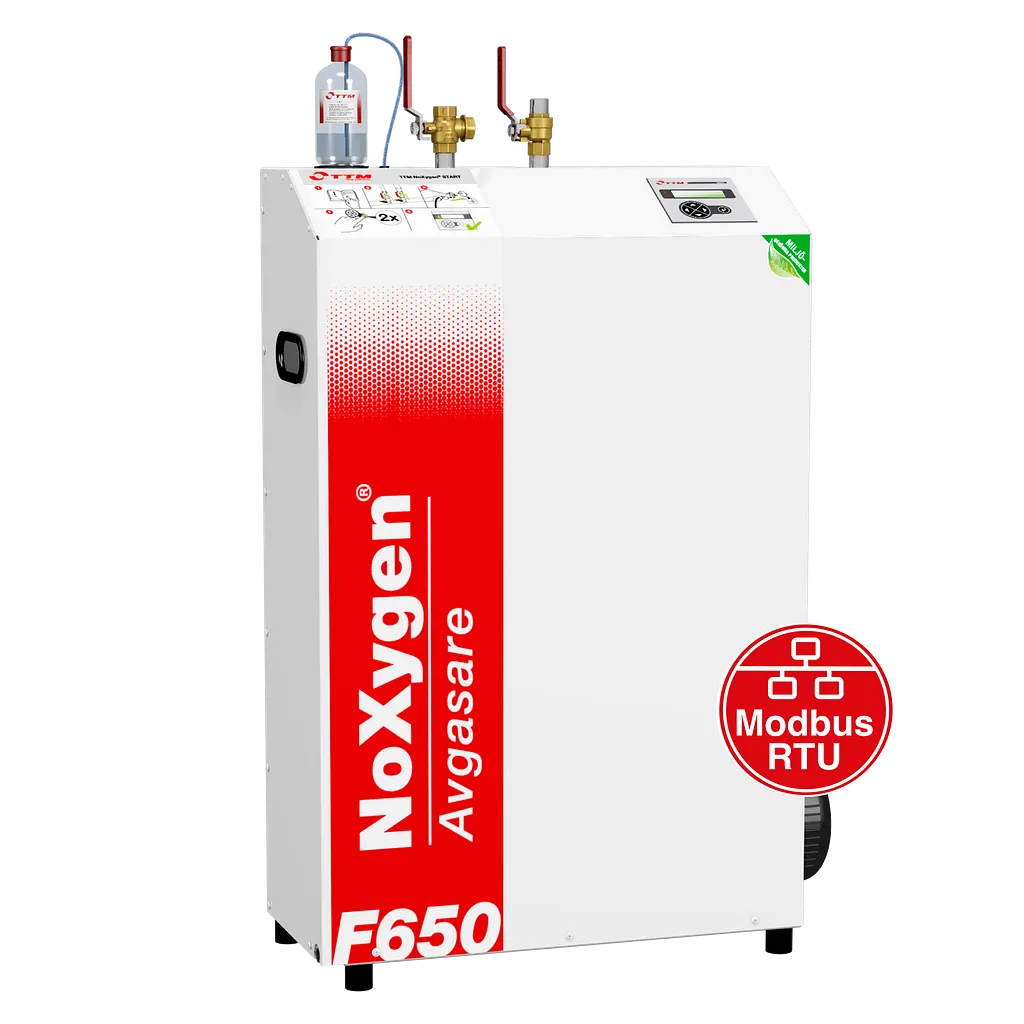

TTM NoXygen® F650 ingår i en serie helautomatiska och lättinstallerade undertrycksavgasare för behandling av vätskor i kyl- och värmesystem och kan anslutas för styrning, reglering och övervakning via Modbus RTU. TTM NoXygen® F650 är avsedd för system med minusgrader. Energiförluster, korrosion och ljudproblem förorsakas framför allt av för hög gashalt i systemvätskan.
TTM NoXygen® håller systemet fritt från aggressiva gaser, förebygger och förhindrar gasrelaterade problem som annars medför att systemvätskans förmåga att hämta och avge energi försämras.
TTM NoXygen® är miljöbedömd och kan installeras i både befintliga och nya system. F650 är speciellt konstruerad för storkök, isanläggningar, komfortkyla, kommersiell kyla och liknande.
Enkel att installera, driftsätta och styra
Snabbavgasningsfunktion
Kan installeras i både små och stora system
Sänker driftskostnader
Förhindrar korrosion på systemkomponenter
Du slipper lufta radiatorer
Ökar energieffektiviteten i värme- och kylsystem
Minimerar ljudproblem i värme- och kylsystem
Stabil och enkel injustering
Avlägsnar systemvätskans innehåll av gaser
Förhindrar nedbrytning av köldbärarvätskor
Finns i två varianter. En variant kopplas upp till BMS med MODBUS RTU via RS485 och en variant för driftsindikering via potentialfri växlande kontakt
Enheten kan anslutas för driftsindikering via potentialfri växlande kontakt.
Enheten kan anslutas för styrning, reglering och övervakning via Modbus RTU via RS485.
| Modell | NoXygen® F650 Standard | NoXygen® F650 Modbus | |||
|---|---|---|---|---|---|
| Artikelnummer | 509547 | 515982 | |||
| RSK | 4842630 | 5034013 | |||
| Max Belastning | 24 V, 1,0 A | - | |||
| Anslutning till DUC | Växlande potentialfri kontakt | Modbus RTU (RS485) | |||
| Eldata / spänning | { " spänning": "1~230 V, 50 Hz, stickpropp" } | ||||
| Kapacitet, avgasad vätska | Min. 135 l/h | ||||
| Tillåtna vätskor | Vatten och avjoniserat vatten Propylen-/etylenglykol max 50 vol% Etanol mindre än 30 vol% Saltlösning Temper T10, T20, T30, T40 Kilfrost GEO max 35 vol % Kalciumklorid max 25% | ||||
| Intern säkring (A) | 10 A | ||||
| Märkeffekt (kW) | 0,75 kW | ||||
| Märkström (A) | 5,0 A | ||||
| Energiförbrukning | 37 kWh/år | ||||
| Ljudnivå (dB) | 61 dB | ||||
| Vikt | 30 kg | ||||
| Mått (BxHxD) mm | 654 x 960 x 253 | ||||
| Omgivningstemperatur (°C) | 0 – +40°C | ||||
| Medietemperatur (°C) | -10- +70°C | ||||
| Arbetsområde, systemtryck i anslutningspunkt | +0,8 – 5,0 bar | ||||
| Tryckklass (PN) | PN10 | ||||
| Anslutningsdimension | R15 (G½) | ||||
| Skyddsklass (IP) | IP44 | ||||
| Vakuumkapacitet under avgasning | Ner till -0,9 Bar | ||||
För NoXygen C625, C650, F650, M650 samt FiltrX C125.
TTM MAG 76 är en effektiv magnetitfälla kombinerad med partikelfilter, tillverkad i rostfritt stål. Enheten är främst avsedd att installeras tillsammans med avgasare TTM NoXygen®, men kan även användas i applikationer utan avgasning.
Utjämningskärl som används tillsammans med NoXygen® C625, C650, M650 & F650 undertrycksavgasare i system som är känsliga för tryckvariationer.
Ladda ned produktblad och drift- och skötselanvisning.

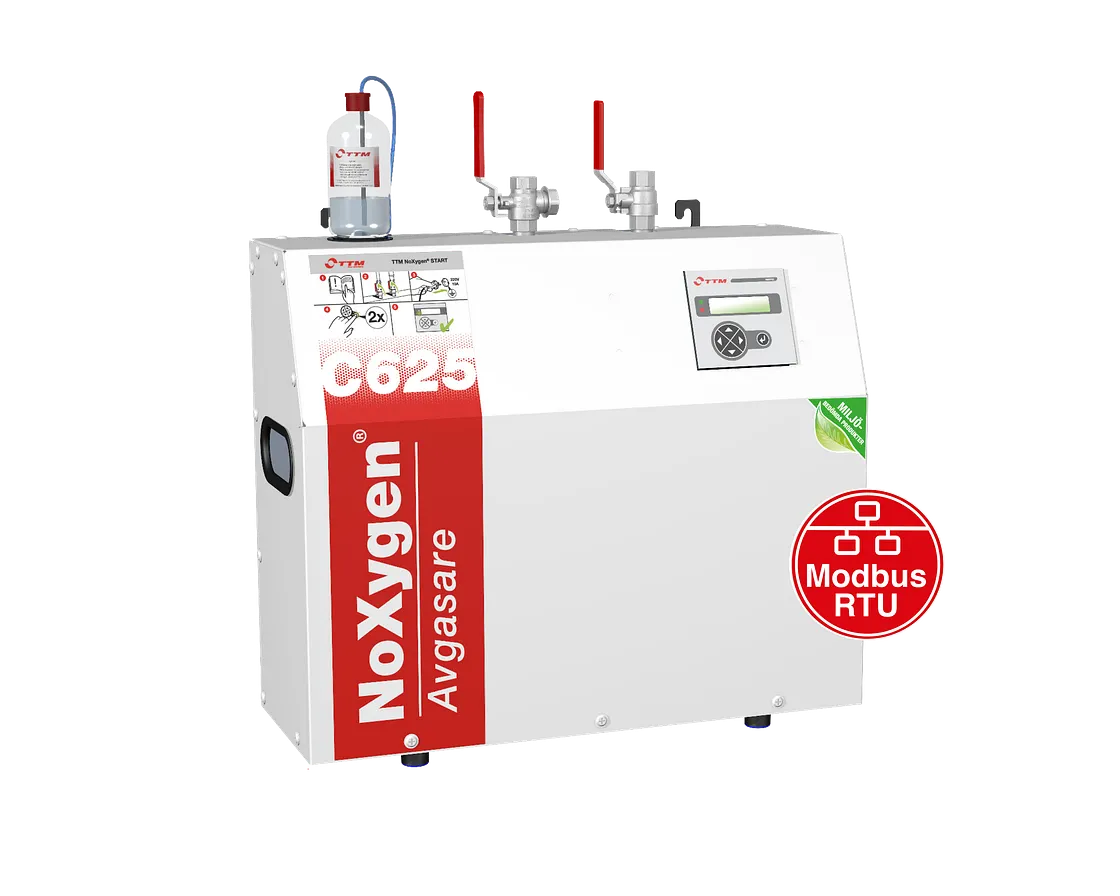

Helautomatisk undertrycksavgasare som är anpassad för flerbostadshus och mindre system upp till ca 200 lägenheter och ett systemtryck upp till 2,5 bar.
Helautomatisk undertrycksavgasare för större värme- och komfortkylssystem upp till 50m3 och systemtryck upp till 5 bar.
Helautomatisk undertrycksavgasare för kyl- och fryssystem upp till 50m3 och ett systemtryck upp till 5 bar med medietemperatur ner till -10°C.
Helautomatisk undertrycksavgasare med automatiskt vattenpåfyllning som är anpassad för värmessystem upp till 50m3 och systemtryck upp till 5 bar.

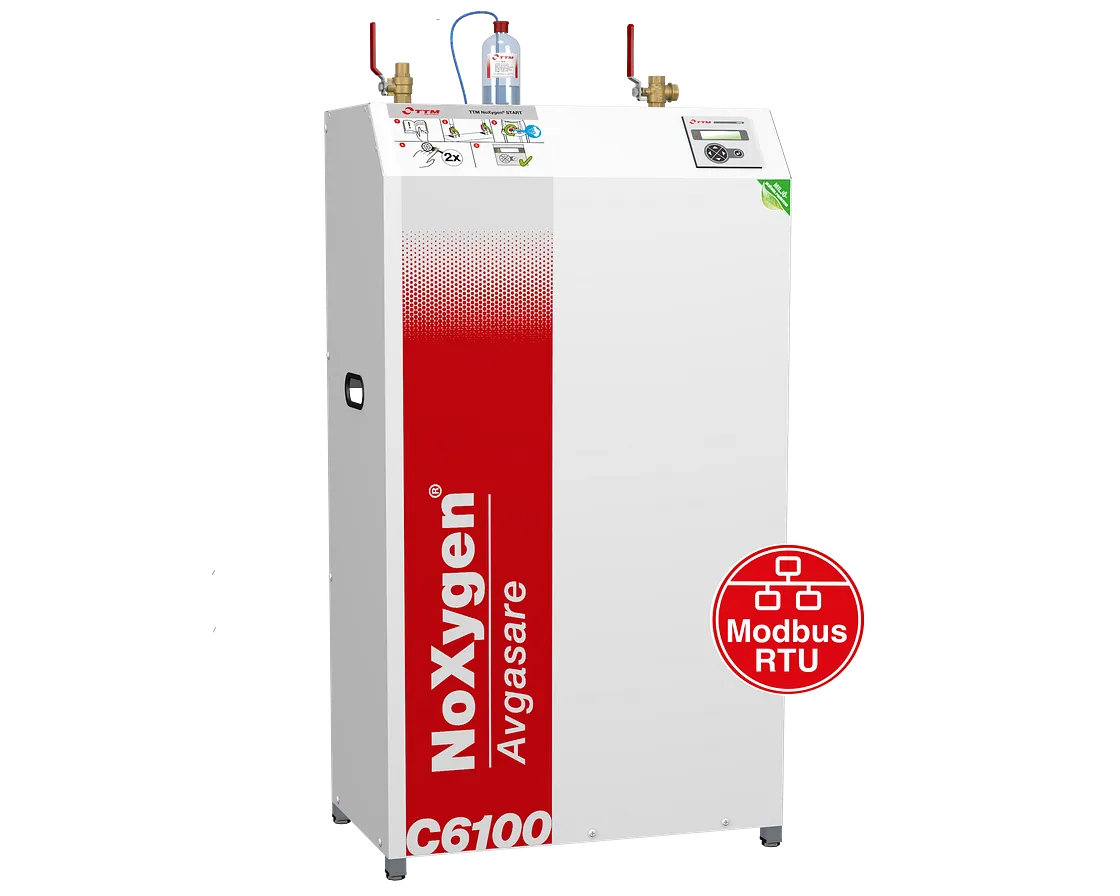

Helautomatisk undertrycksavgasare för större värme- och komfortkylssystem och systemtryck för 4-10 bar.
TTM NoXygen® avlägsnar bundna och fria gaser i värme-, avlägsnar bundna och fria gaser i värme-, värmeåtervinning- eller kylsystem genom att sänka systemtrycket ner till -0,9 bar. Bundna gaser i systemvätskan frigörs vid kraftig trycksänkning och bildar fria gasbubblor, som sedan kan ventileras bort. Avgasning sker helt oberoende av befintligt systemtryck eller medietemperatur.
När TTM NoXygen® installeras för första gången startar enheten automatiskt i snabbavgasningsläge. Det innebär att TTM NoXygen® snabbt sänker gashalten i systemet för att sedan, när gasernaavlägsnats, övergå till underhållsavgasning.
Undertrycksavgasaren är avsedd för permanent installation för att långsiktigt hålla systemet fritt från fria och bundna gaser. Avslutas processen kommer gashalten i systemet successivt att öka, eftersom inga vätskesystem är helt diffusionstäta. Behöver systemet någon gång tömmas på systemvätska, avgasas den nya systemvätskan effektivt genom enhetens snabbavgasningsläge.
System med glykol tar upp till 4 gånger så lång tid som vatten att avgasa. TTM NoXygen® passar systemvolymer från 1 m3 till 50 m3. I systemvolymer över 50 m3 eller där snabbare avgasning är önskvärd, kan TTM NoXygen® monteras efter varandra i samlingsledningens returflöde.
