Shuntopac^® H 20-50 K

Shuntgrupp för konventionella kylsystem och fjärrkylaanläggningar.

Kundanpassade
Energieffektiva
Miljöbedömda

Be om offert

TTM Energiprodukter har ett brett program av prefabricerade shuntgrupper för värme, kyla och värmeåtervinning samt kombinerande shuntgrupper som innehåller två eller flera av dessa funktioner. Genom att välja en Shuntopac shuntgrupp får du en korrekt dimensionerad och väl fungerande shuntfunktion i din anläggning. Sortimentet presenteras under respektive shunttyp.

Alla shuntgrupper som dimensioneras och beräknas förses med en produktkod som beskriver utförandet och tekniska specifikationer. Betydelsen av koden hittar du under kodmallar.

Alla våra shuntgrupper är miljöbedömda.

Shuntgruppen levereras som standard med anslutningsdimensioner DN 20 till DN 50. Modellen kan utrustas med komponenter av valfritt fabrikat och i ett flertal olika kopplings-alternativ.

Shuntopac H 20-50 K levereras med brand- och korrosionssäker kåpa av polyester belagd aluminiumplåt. Isoleringen utgörs som standard av AF/Armaflex AF-2

Upphängningsanordningen består av konsoler av gulkromaterat plattjärn.

Rörpaketet består i standardutförande av helsvetsade tryckkärlsrör SS-EN 10216-2 och DIN 2391. Rostskyddsmålad med grå primer. Rörpaket av annan kvalitet eller ytbehandling kan levereras på beställning.

Shuntopac H 20-50 K är en delvis fullbordad maskin med försäkran för inbyggnad enligt bilaga 2B, maskindirektivet 2006/42/EG.

Shuntgruppen är miljöbedömd.

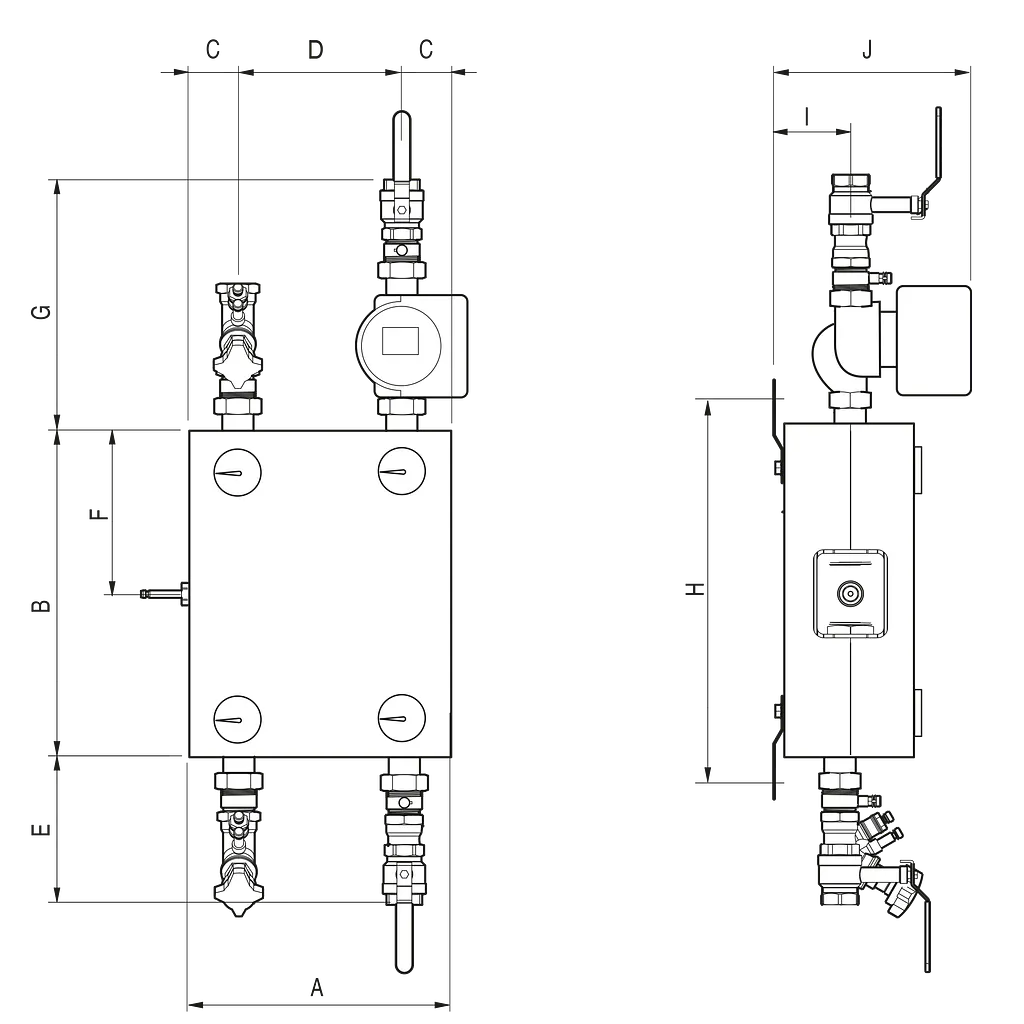

Ansl. DN	20	25	32	40	50
A	300	300	300	310	395
B	590	590	590	590	740
C	50	50	50	50	50
D	200	200	200	200	225
E	210	210	210	210	225
F	250	250	250	250	275
G	Variabelt	Variabelt	Variabelt	Variabelt	Variabelt
H	670	670	670	670	825
I	95	95	95	95	95
J	Variabelt	Variabelt	Variabelt	Variabelt	Variabelt
Vikt, ca kg	27	32	37	42	47

Max tryck: 1,0 MPa

Temp.område: : -20 – +110 °C

Måttangivelser avser normalutförande i mm. Vissa avvikelser kan förekomma vid annan utrustning.

Shuntopac® Kyla

Shuntopac^® 20-50 K

Miljöbedömd shuntgrupp för konventionella kylsystem och fjärrkylanläggningar.

Shuntopac^® U 20-50 K

Shuntgrupp för konventionella kylsystem och fjärrkylanläggningar.

Shuntopac^® 65-100 K

Shuntgrupp för konventionella kylanläggningar.

Shuntopac^® 125-200 K

Shuntgrupp för konventionella kylanläggningar.

Shuntopac^® H 20-50 K

Shuntgrupp för konventionella kylsystem och fjärrkylaanläggningar.

Shuntopac^® 20-200 FK

Shuntgrupp som ger möjlighet att höja returtemperaturen i en fjärrkylainstallation och därmed undvika extra kostnader i form av flödestaxa*.

Bra att veta

Frågor & Svar

Vi hjälper dig så att du får svar på de frågor du funderar över. Tveka heller inte att kontakta oss om du inte hittar svaret på din fråga!

Finns TTM:s shuntgrupper i produktdatabasen för MagiCAD?: Ja, TTM´s Shuntgrupper finns i MagiCAD´s produktdatabas. Nedladdning sker via vår hemsida, gå in på menyn CAD & Dimensionering under FAQ & Support.
Finns TTM:s Shuntgrupper som Plug-In i MagiCAD?: Ja, TTM´s Shuntgrupper finns som plug-in till MagiCAD, det hjälper dig att beräkna och dimensionera shuntgrupper i MagiCAD-projekt. Nedladdning sker via vår hemsida, gå in på menyn CAD & Dimensionering under FAQ & Support.
Finns TTM Shuntopac^® som kombinerad värme/kylshunt?: Ja, TTM Shuntopac^® Kombishuntar är ett brett program för två eller flera av kombinationer av värme, kyla och värmeåtervinning

Den vanligaste modellen kör värme- och kyla till ett ventilationsaggregat.
Finns TTM:s shuntgrupper som kylapplikation?: Ja, alla TTM´s shuntar kan fås som kylapplikation. Då är de rostskyddsbehandlade och isolerade med Armaflex mot kondens.
Går TTM Shuntopac^® att få med miljöprofil?: Ja, alla TTM Shuntopac^® går att få med miljöprofil!

I vår serie Shuntopac^® Green Line används lågblyade ventiler som ger ett bättre miljöbetyg hos SundaHus och Byggvarubedömningen. Våra Green Line-shuntar är dessutom EPD-bedömda.
Varför kan jag inte ha 60-40° på primärsidan när det är 55-30° på sekundärsidan?: När styrventilen är helt öppen så är det alltid sekundärsidans returtemperatur som bestämmer vad det blir för returtemperatur på primärsidan.

Du kan läsa mer om detta på vår hemsida under menyn TTM Förklarar. Där hittar du fördjupande information och användbara tips.
Vilket ställdon ska man använda till TTM:s shuntgrupper?: Det är fabrikat och typ på styrventilen som bestämmer typ av ställdon.

Dimensionering och beräkning av varje shuntgrupp görs i TTM´s program Shuntselect. Där väljs bland annat pump och styrventil.
Vart hittar jag information om äldre TTM-produkter som inte längre finns i sortimentet?: All information om TTM:s äldre produkter finns på vår hemsida.

Gå in på menyn produkter så hittar du en produktsida för "Äldre Produkter".
Krävs det inloggning för att göra en beräkning i TTM:s beräkningsprogram Shuntselect?: Nej, ingen inloggning krävs. TTM:s beräkningsprogram för shuntgrupper, Shuntselect, ligger öppet på webben och är helt gratis att använda.

När du har gjort din beräkning kontaktar du TTM för offert, antingen via telefon 0480-41 77 40 eller via mail: info@ttmenergi.se .
Var tillverkas TTM:s shuntgrupper?: TTM´s produktion ligger i Kalmar. Där tillverkas alla våra TTM Shuntopac^®, TTM Shuntomatic^®, TTM NoXygen^®, TTM FiltrX^®, TTM GeniX^®, TTM MAG, TTM RTB och TTM Offset.

Där finns också vårt lager med tillbehör och reservdelar.
Är TTM Shuntopac^® vändbara?: Ja, alla standard TTM Shuntopac^® L+U-shuntar DN20-50 är vändbara. Man kan även komplettera TTM Shuntopac^® med TTM Shuntopac^® FlexFit rörböjar som ökar flexibiliteten ytterligare.
Vilket är det minsta tillgängliga tryck som krävs för shuntens primärsida?: Det beror på vilka komponenter man dimensionerat efter. Olika styrventiler kräver olika mycket tryck. En bra riktlinje är att minsta tillgängliga tryck ej bör vara mindre än 20kPa.

Dimensionering och beräkning görs unikt för varje shuntgrupp i TTM´s program Shuntselect. Vill du ha hjälp med dimensionering kontaktar du oss antingen via telefon 0480-41 77 40 eller via mail info@ttmenergi.se .
Var hittar man mått på TTM:s shuntgrupper?: Alla mått-, och viktangivelser finns på produktbladen. De finns här på vår hemsida under fliken Dokumentation för respektive grupp.

Tänk på vissa mått kan variera beroende på vilken utrustning som väljs till.
Vad betyder koden (kodmallen) som är angiven på shuntens märkskylt och i specifikationen?: Koden anger typ av pump, dimension, styrventil, tillgängligt tryck, kopplingsprincip, flöde samt tryckfall i anslutet objekt.

En utförlig beskrivning för hur koden ska tolkas finns på vår hemsida, gå in på menyn Kodmallar under FAQ & Support.
Vad menas med allt-i-ett shunt?: Det betyder att shuntgruppen är färdigdimensionerad och beställs på endast ett artikelnummer. Inga tillval behövs.
När får TTM Svanenmärkning på sina produkter?: TTM´s produkter är miljöbedömda i SundaHus och Byggvarubedömningen och dessutom finns det EPD:er för vårt Green Line-sortiment. Svanenmärkning är inte aktuellt för tillfället.
